Контроль тиску в гідравлічних і пневматичних системах часто вимагає вимірювання як надлишкового тиску, так і розрідження (вакууму). Щоб система працювала належним чином, важливо правильно підібрати мановакуумметри, враховуючи умови експлуатації, агресивність середовища та рівень вібрацій.
Що таке мановакуумметр і як він працює
Мановакуумметр — це комбінований контрольно-вимірювальний прилад, шкала якого має нульову позначку посередині або зі зміщенням. Ліворуч від нуля відображається ступінь розрідження (до -1 бар), а праворуч — надлишковий тиск. В основі більшості моделей лежить трубка Бурдона, яка деформується під впливом середовища, передаючи зусилля на стрілку через секторний механізм.

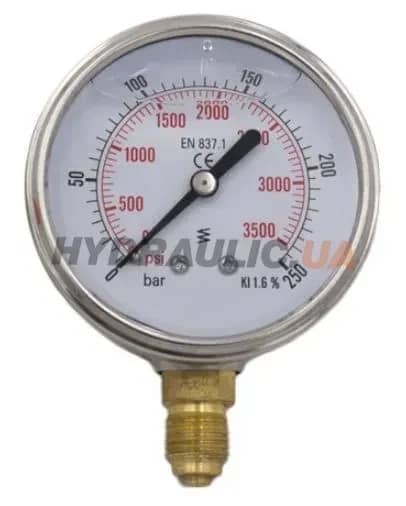

мановакуумметри
Основні різновиди приладів
Виробники пропонують широкий спектр моделей, розділених за умовами застосування та конструктивними особливостями.
1. Стандартні (технічні) моделі
Це базові прилади в сталевому або пластиковому корпусі з мідним сплавом як чутливим елементом.
- Застосування. Системи, де робочим середовищем є неагресивні рідини або гази (масло, вода, повітря), а температура не перевищує +60°C.
- Особливості. Оптимальне співвідношення ціни та якості для стаціонарних гідростанцій.
мановакуумметри

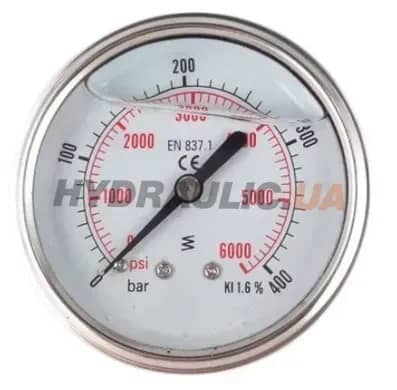

2. Вібростійкі (наповнені гліцерином)
На спецтехніці та в потужних насосних установках пульсації тиску змушують стрілку приладу тремтіти, що призводить до швидкого зносу механізму.
- Рішення. Корпус приладу заповнюється гліцерином або силіконом. В’язка рідина демпфує коливання стрілки, забезпечуючи точність показань і змащування внутрішніх деталей.
- Застосування. Дорожньо-будівельна техніка, преси, бурові платформи.
мановакуумметри
3. Корозійностійкі моделі
У хімічній промисловості або при роботі з агресивними речовинами стандартні мідні трубки швидко руйнуються.
- Конструкція. Корпус і всі внутрішні механізми виготовляються з нержавіючої сталі (AISI 316 або аналоги).
- Застосування. Робота з морською водою, лугами, кислотами та в умовах соляного туману.
4. Сигнальні (електроконтактні)
Такі мановакуумметри оснащені електричною групою контактів. При досягненні критичного рівня тиску або вакууму прилад замикає ланцюг, подаючи сигнал на пульт управління або зупиняючи насос.
Критерії вибору та монтажу
При підборі мановакуумметра на Hydraulic.ua необхідно враховувати не тільки діапазон шкали, але й тип приєднання.
На що звернути увагу:
- Клас точності. Для більшості завдань достатньо класу 1.6 або 2.5, але для випробувальних стендів потрібні прилади класу 1.0.
- Діаметр корпусу. Найчастіше використовуються прилади 63 мм або 100 мм. Великий циферблат зручніший для візуального контролю з відстані.
- Робоча температура. При екстремальних температурах (+100°C і вище) необхідно використовувати імпульсні трубки-сифони для охолодження середовища перед потраплянням у прилад.
Правильно обраний мановакуумметр — це гарантія безпеки системи. Він дозволяє вчасно помітити як засмічення всмоктувального фільтра (зростання вакууму), так і критичне перевантаження в напірній лінії, запобігаючи дорогому ремонту гідросистеми.
